簡介
綜合管廊綜合管理平臺，通過智能傳感器、物聯網、自動化控制、GIS地理信息、三維可視化等技術，促進綜合管廊由“二維”到“多維”、“自動化”到“智慧化”的轉型，以信息平臺為支撐，智能控制為手段，在地下綜合管廊環境布設各種傳感器和多通道數據采集單元，通過對綜合管廊環境中有毒有害氣體濃度、可燃?xì)怏w濃度、環境溫濕度、集水坑水位等數據進行實時在線采集，對現場排風機、水泵、電氣設備等進行就地自動、就地手動或遠程控制，對多通道數據采集單元進行在線監測、預警、上傳至統一管理平臺，實現對綜合管廊的基礎數據及動態信息共享、資源整合、精準管控、智能決策及智慧運維等的空間化、自動化、智慧化和可視化，提高綜合管廊建設和運營管理的效率和質量。

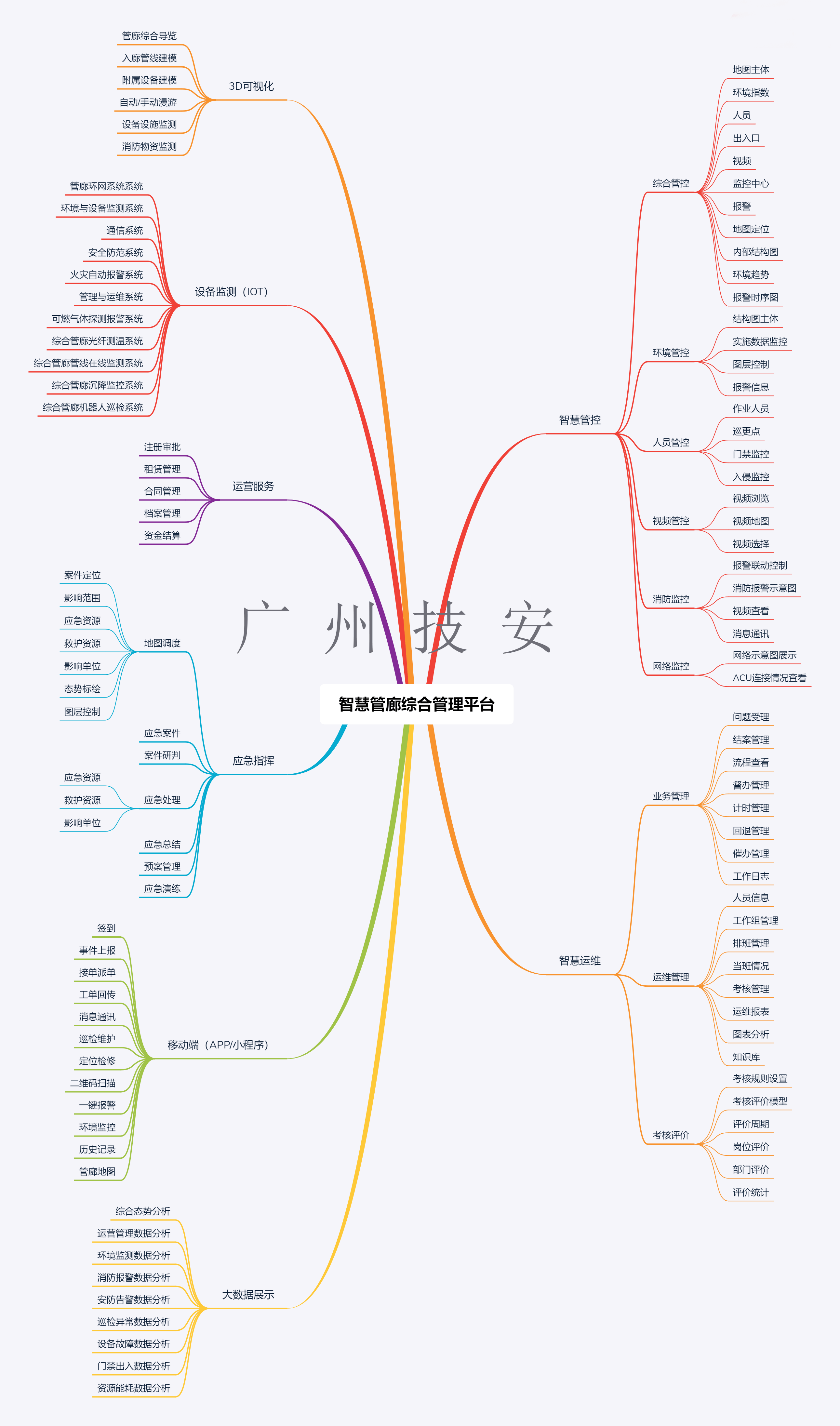

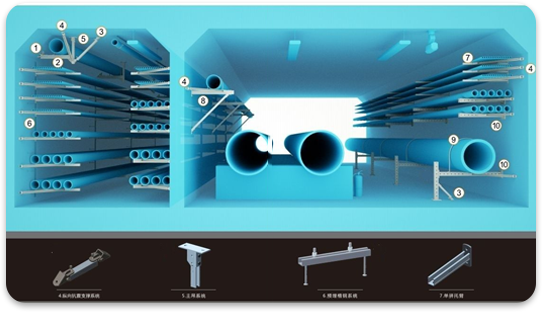

功能介紹
-

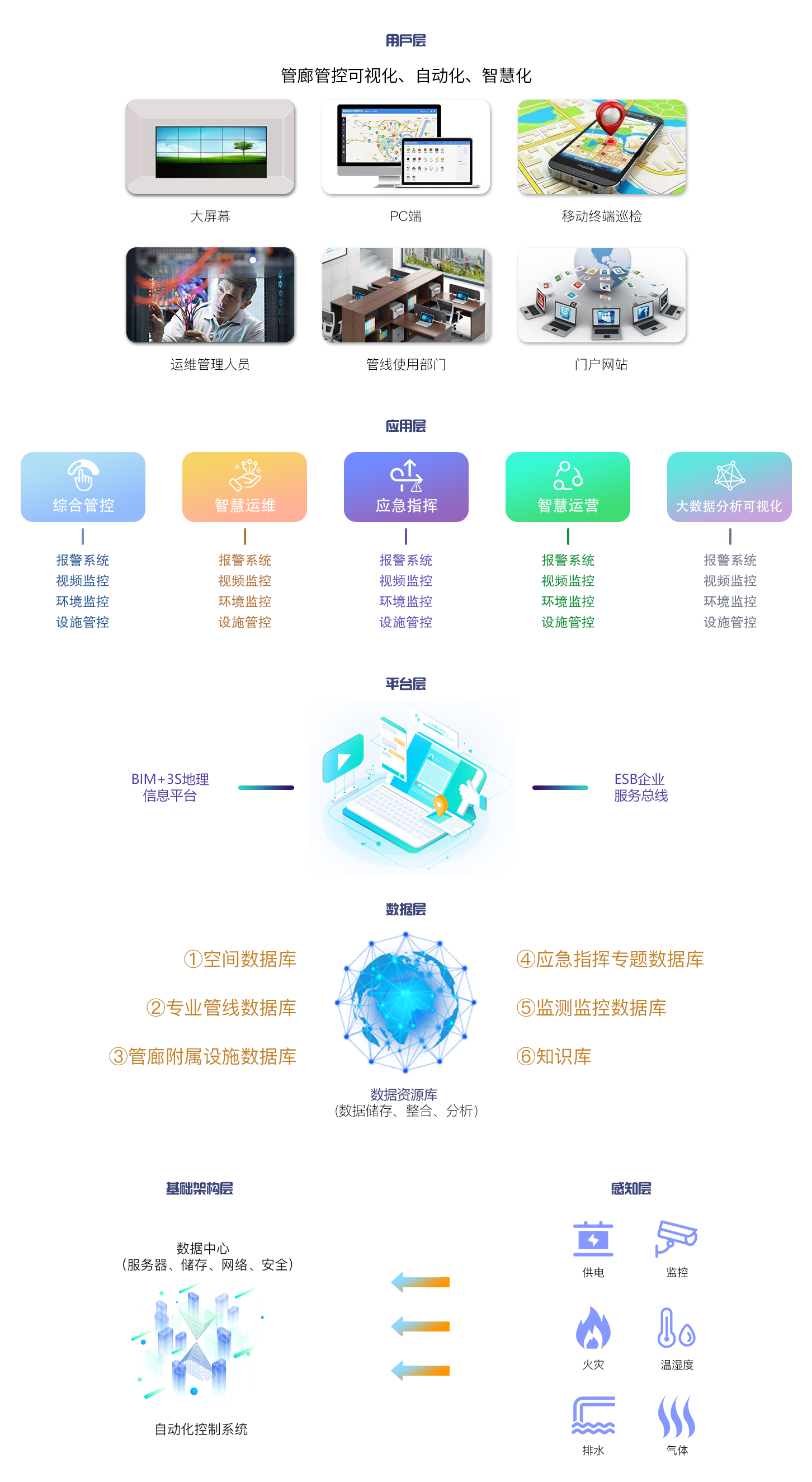

軟件架構

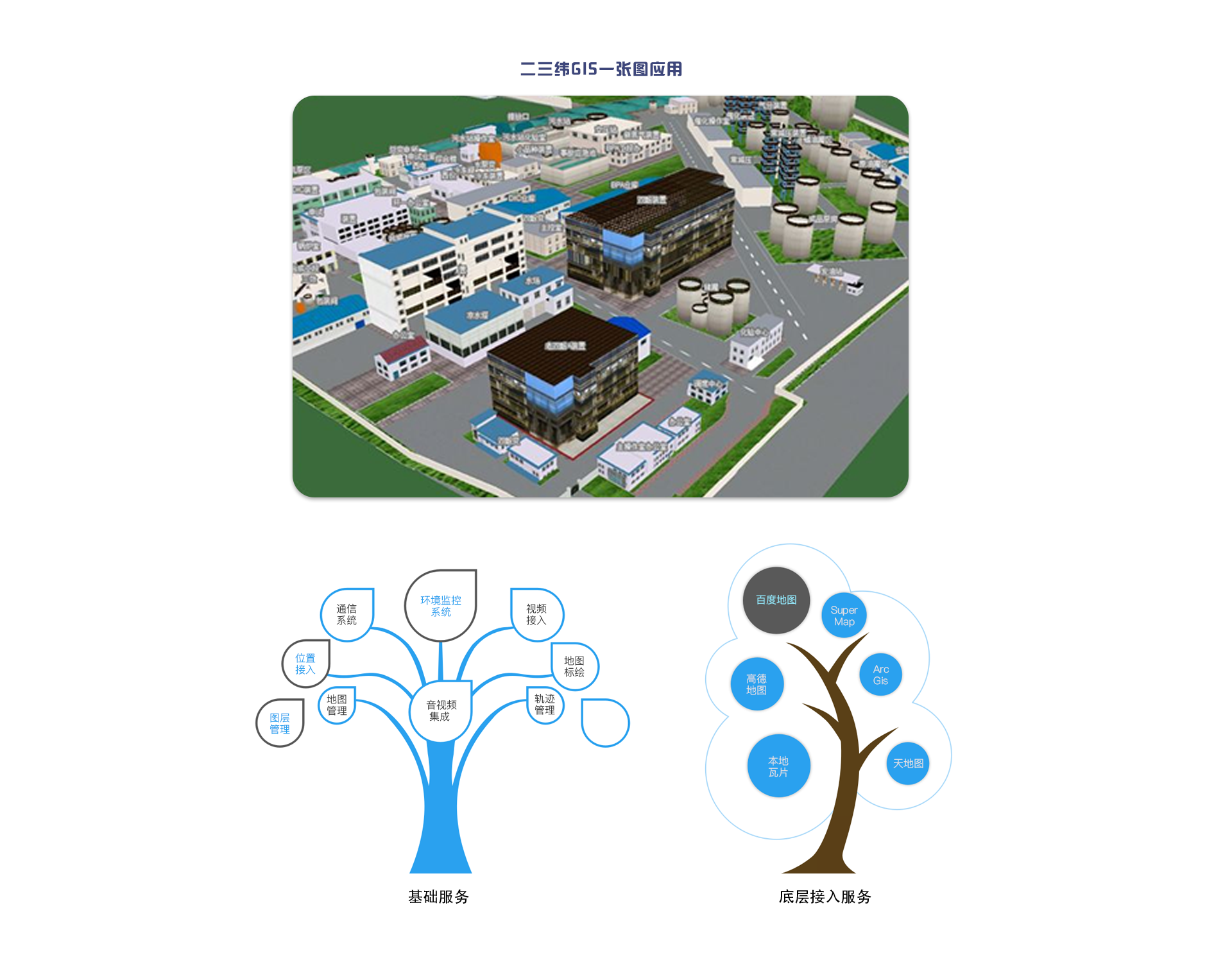

地圖服務
系統特點
系統融合集中管控
將環境與設備監控、安全防范、通信、預警與報警、地理信息、統一管理信息平臺和監控中心進行了有機融合，便于系統之間的信息共享和設備聯動，有利于整個信息系統的管理和維護。
單元化分區管理簡單
以防火分區為單元，以被控設備為對象，以工業總線為鏈接，通過工業通訊總線將控制單元和被控設備連接，實現數據的遠程連接。方案結構簡單清晰，布線方便，安裝快捷，調試統一，減少了安裝調試時間，從而節約維護成本。
工業環網鏈接高速安全
系統支持工業環網技術，具備毫秒級解環，單個設備或某一段線路出現故障時，系統會自動切換數據鏈路，保障數據傳輸?shù)姆€(wěn)定性，從而避免因單個設備或某一段線路出現故障而對整個系統造成影響。
標準協議兼容擴展
系統中采用了國際標準的現場總線協議，能夠與絕大部分工業智能設備通訊，可在通訊鏈路中集成智能電表，智能溫濕度傳感器、環境檢測設備等，具有絕對的靈活性和延展性。
-

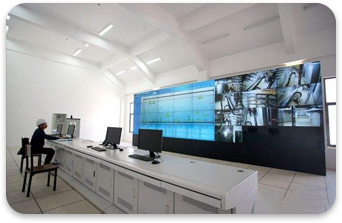

監控中心
在綜合管廊的運營管理過程中，為保證人員、環境、設備的安全性和經濟性，需要監控中心人員隨時、準確、全面地掌握管廊各環節的運行狀態，預測和分析設備的運行趨勢，對各環節運行中發生的問題作出及時準確的處理，通過多維度、全方位的監控管理，提高安全運營能力，更重要的是對管廊突發事故起到監控及預防的作用，而這些都有賴于監控中心對各類監控信息的直觀顯示。
監控中心是綜合管廊整個系統的核心，它聯系、協調、控制和管理其它系統的工作，同時監控中心還擔負與電力公司、供水公司等部門的報警和事故處理聯動通信任務。監控中心由智能模擬顯示系統、解碼器、監控與報警系統、遠程網絡傳輸系統和計算機操作臺等設備組成。
監控中心為用戶提供一個人性化和智能化的操作平臺，使整個高科技、超復雜的系統使用時輕松自如，它覆蓋人員、設備、環境、動力、安全、運營等諸多環節，應用于安全監控類的人員定位、監測監控、通信、有毒氣體抽排、風機監測、防火監測、安全生產監測與綜合預警，以及供電集中監控、排水通風監控、管廊輸送監控等重要環節，以滿足全過程實時監控的需要，避免了在重要調度指揮中因系統操作過于復雜，而造成難于控制的尷尬局面。

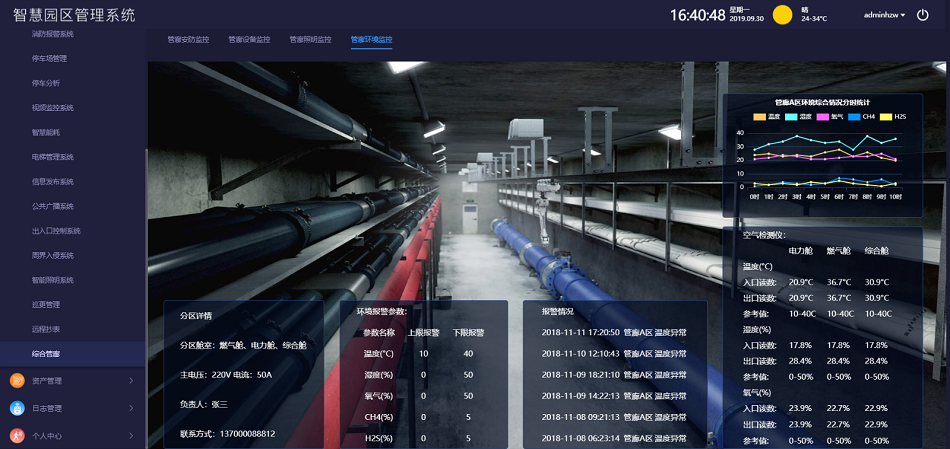

綜合管廊智能模擬顯示系統可直觀地顯示管廊內各種設備的運轉情況，及時了解災情和非法入侵的發生及其位置。顯示屏的顯示內容有：管廊各區段的位置和建筑模擬圖，各防火分區排水泵的狀態、通風裝置狀態、照明的狀態、火災檢測的狀態、環境溫度/濕度和氧含量和非法入侵等各種報警信號等。
-

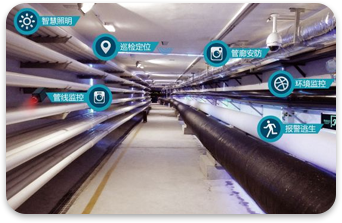

綜合管控平臺

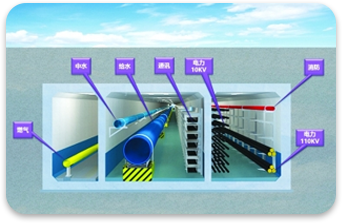

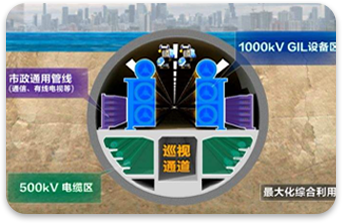

綜合管控

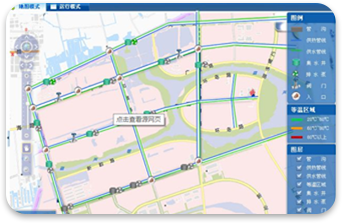

綜合管廊使用一張圖方式綜合展示所有管廊的環境狀況、報警信息、發展趨勢等，方便監控人員從整體上監控所有管廊的運行狀態。
環境管控
對管廊某一段防火區環境參數、設備狀態的實時數據的可視化展示，還包括對風機、水泵等設備下發指令進行操作，以及環境報警的實時處理。
人員管控
對管廊內作業人員進行實時定位，查看人員信息與軌跡，顯示巡更信息并可查案巡更歷史，以及查看入侵點地圖標記和入侵事件處理。
視頻監控
綜合管廊平臺對管廊內視頻進行查看和控制操作，展示視頻在地圖上的位置，并且可以在地圖上選擇瀏覽的攝像頭。
消防監控
展示管廊內報警區域段的所有視頻圖像，以流程圖方式動態表現消防聯動運行位置，用不同圖標表現各設備的當前操作狀態，清晰、明了、動態的表現當前消防報警處理進度。
網絡監控
在地圖上顯示各級監控中心，以及各級監控中心數據模擬各級網絡數據提交路徑，選中維護站，可查看維護站下ACU的連接情況。
應急指揮平臺

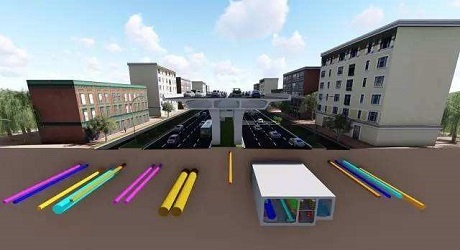

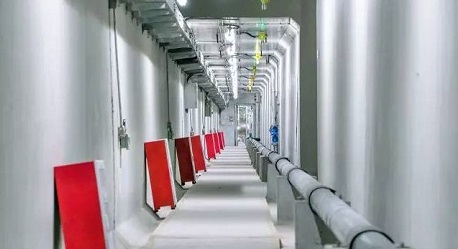

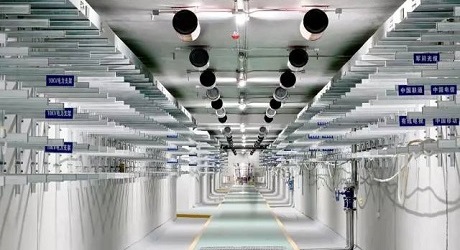

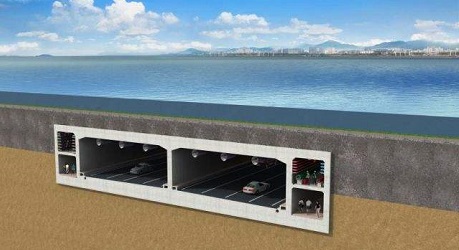

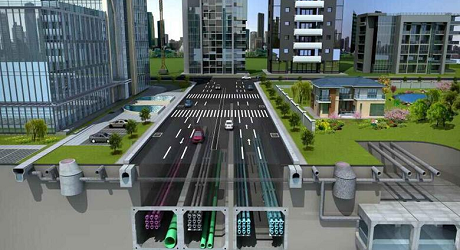

數據分析平臺

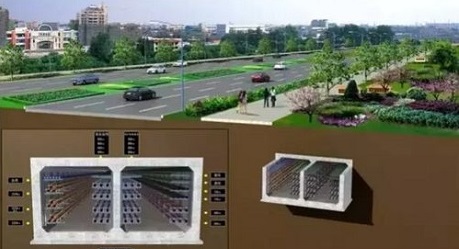

健康評估
整體對管廊的運行情況進行統計分析，包括對報警、問題、案件、投訴等各方面綜合進行統計和分析。
報警分析
綜合管廊平臺按照多個維度對管廊報警進行分析，包括報警高發區域，熱點報警類型，報警數量趨勢等。
設施分析
對管廊內各設施的數量進行統計，損壞、維修等狀態進行統計，需要檢測、檢修、維護個數進行統計等。
運維分析
綜合管廊平臺可對對管廊內運維各參數進行統計，包括巡檢人員巡檢工作統計，維修數量統 計，發現問題統計，熱點問題統計，高發問題區域統計等。
運營分析
對管廊運營情況進行分析，包括客戶數量分析，入廊管線長度分析，租賃分析，收入分析，收入趨勢、收入來源占比分析等，支出分析，支出趨勢分析，支出費用類型分析，利潤統計等。
應急評估
平臺可對應急案件、應急處理效率、處理結果等進行分析、評估。
-
運維管理
業務管理
問題受理
對巡檢發現的問題及其他上報問題可及時通過手持端或其他平臺端進行派發，按流程處理。
結案管理
案件流程的最后一個環節，對滿足結案條件的案件作結案處理并將案件過程和結案結果上傳至平臺進行統計分析，為此類案件提供參考依據。
流程查看
可在綜合管廊平臺查看整個案件的案件流程，包括流程、處理人、處理時間、附件等信息。
回退管理
當出現流程誤派時，可在線填寫回退申請，經過審批之后可回退到上一流程重新進行分配。
催辦管理
平臺支持對案件催辦，通過填寫催辦意見進行提交，催辦的案件會有特殊標示，提醒快速處理。
工作日志
可在綜合管廊平臺對工作內容進行日志生成，包括平臺值班日志、系統維護日志、綜合監管日志等。
運營管理
?檔案管理：可在綜合管廊平臺對檔案資料進行歸檔、查閱、統計等功能。
?合同管理：通過綜合管廊平臺可對租賃合同進行管理、統計，為資金結算系統服務。
?資金結算：可在平臺對租賃企業生成費用賬單，并進行結算管理，同時支持報表功能，可進行圖表展示。
?注冊審批：企業租賃管廊需先在綜合管廊平臺進行注冊申請，系統審批通過后方可進行租賃。已注冊企業可修改注冊信息，提交材料在線申請管線入廊，同時對企業的申請進行備案管理。
?租賃管理：租賃管理是針對綜合管廊時租管理業務的支撐管理系統。實現對租賃業務流程、客戶、資金的全面管控，幫助管理決策層及時把握公司財務和管廊物業項目租賃運營狀況，提高管理效率，降低管理成本。
考核評價
考核規則
可通過綜合管廊平臺針對考核對象設定考核項、所占比例等參數。
評價周期
平臺根據考核對象、考核部門和考核規則按年、季度、月等周期生成評價。
崗位評價
平臺支持對巡檢、值班、生產管理等崗位進行評價。
部門評價
平臺支持對分控中心、維護站、管線單位等部門進行評價。
-
日常值守
?綜合監控管理：可在綜合管廊平臺實時監控管廊內部的環境參數、設備狀態，遠程控制管廊設備，及時處理管廊內部報警信息。
?實時告警一覽：顯示管廊內所有告警信息，告警級別主要分成：一般告警、重要告警、嚴重告警等，實現告警一張圖顯示的效果。
?歷史告警查詢：可通過綜合管廊平臺查詢管廊內歷史告警記錄，告警記錄的內容報警類型、時間、地點、告警等級、預案執行情況、聯動執行情況、是否錄像等各種屬性。
?視頻監控查詢：綜合管廊平臺可為監控中心值班人員提供有關綜合管廊的安全、防火、救災以及內部設施運行等方面的視覺信息，滿足監控區域的有效覆蓋、顯示的圖像清晰、視頻聯動報警功能等要求。
?其他功能：根據管廊維護和人員值守等業務，平臺可提供定位軌跡刻畫、工單進度查看、公告信息發布、大屏場景管理等模塊。
監測預警
監測看板
可通過監測看板查看相關指標數據，主要指標包括：告警數量、告警類型、告警位置分類、管廊能耗、巡檢維護數量等數據。信息，實現數據的及時展現。
實時監測
綜合管廊平臺可實時監測管廊內管廊本體、附屬設施、入廊管線以及消防報警的當前狀態，便于快速查看定位，分析系統中的故障點。

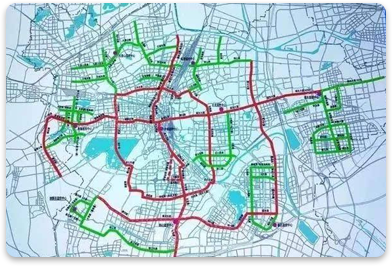

管廊總覽地圖
可利用管廊矢量地形圖等數據資源，創建一個交互式可視化環境，使管廊信息展示更直觀、更清晰。
分區視圖
提供多視角顯示管廊空間的模擬視圖，將選定分區內的多種實時監控信息在視圖上集中展現，用戶可直觀的在視圖上監視現場數據、控制現場設備。
歷史數據查詢
平臺監測的運行信息包括各種設備狀態參數、報警信息等歷史數據。通過查詢歷史數據能夠分析設備運行情況、能源消耗情況，及時對設備運行狀況做出調整或維護保養等措施。
其他功能
根據管廊監測預警系統，平臺可提供實時數據一覽、設備聯動配置、報警方案管理、通風系統、排水系統、照明系統控制、供配電系統數據采集等功能。

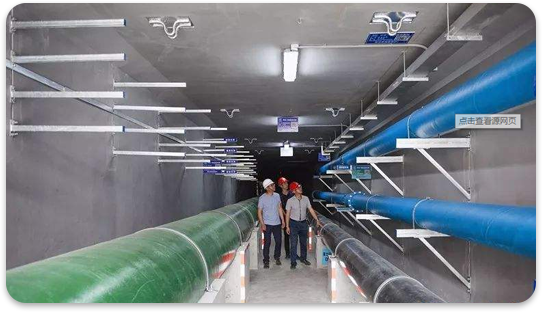

巡檢維護
?巡檢計劃：提供制定巡檢計劃，定期檢測各個設備的工作狀態，為管廊巡檢人員的巡檢工作提供幫助。
?設備巡檢：提供設備定期檢查、設備檢測計劃管理、設備檢測結果分析。
?巡檢日志：可在綜合管廊平臺配置巡檢過程中發現的各種異常情況的處理結果，形成巡檢日志。
?巡檢地圖：提供巡檢人員定位顯示，滿足監控中心值班人員對巡檢人員和相關產權單位作業人員的管廊安全保障和規范作業 。
?其他功能：根據管廊巡檢需求，平臺可提供巡檢登記、巡檢記錄分析、巡檢報告、工單閉環管理、工單狀態維護工單流程追蹤、工單統計管理、案例統計管理等功能，使巡檢過程更簡便，提升管廊維護效率。
安全管理
安全隱患內容記錄
綜合管廊平臺可對管廊重大危險源信息進行記錄，主要包括出入口、設備層/機房、燃?xì)馀摗毫θ萜?、壓力管道、特種設備。
安全信息管理
安全信息主要記錄相關的安全生產職責、法律法規內容、安全設施的編號、類別、名稱、位置、管理單位等。
安全隱患排查
提供排查發起、隱患確認、隱患處置和隱患康復確認，重大掛牌隱患：添加、復查、處置和整改確認，查詢啟動的工作流。
安全事件報警
當有報警發生時，可在綜合管廊平臺工藝視圖上用不同顏色標識報警狀態，同時通過聲光等方式報警，提示運維人員進行處理。
-

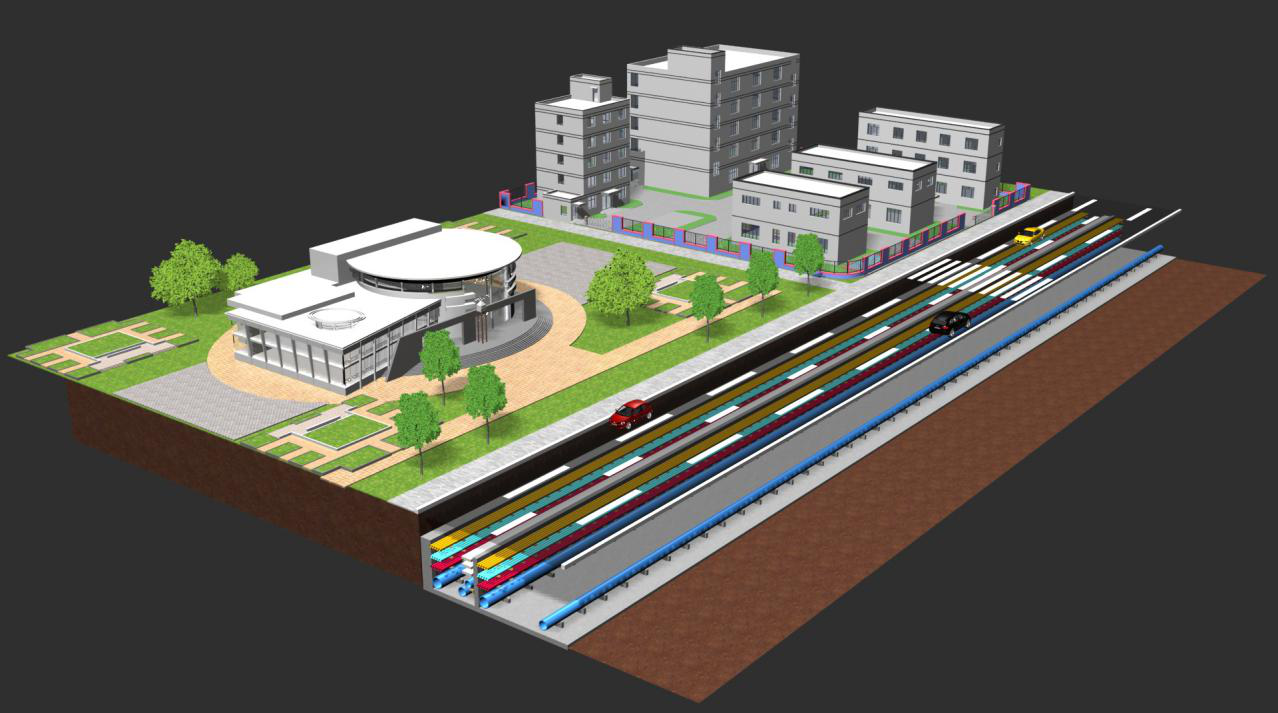

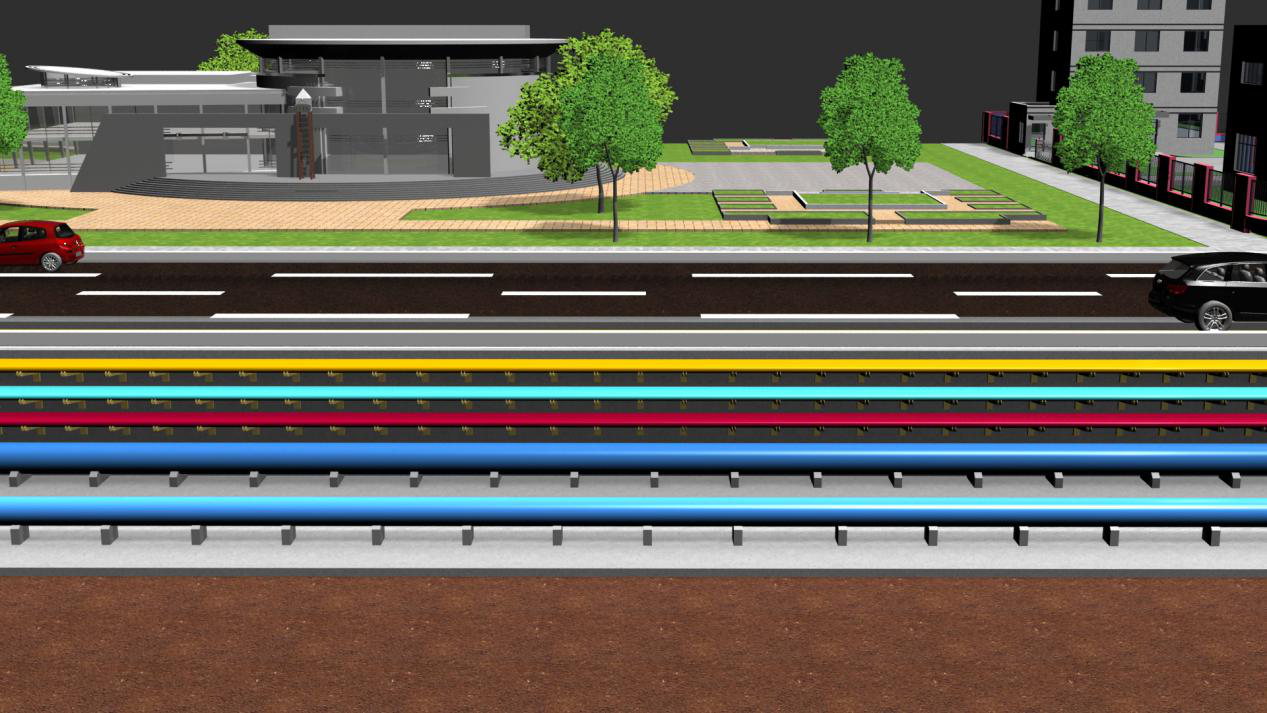

BIM三維展示
